Bij horizontaal gestuurd boren (HDD) is de compatibiliteit tussen gereedschapsonderdelen van groot belang. Een van de meest gebruikte verbindingsstukken is de crossover, ook wel X-over genoemd. Ondanks het relatief eenvoudige ontwerp speelt een crossover een cruciale rol bij het verbinden van verschillende HDD-gereedschappen en schroefdraadtypen binnen een boorstreng.

Wat is een crossover (X-over) bij HDD-boringen?

Een crossover is een kort adapteronderdeel waarmee twee gereedschappen met verschillende schroefdraadmaten of schroefdraadtypen met elkaar kunnen worden verbonden. Beide uiteinden hebben een andere aansluiting, zodat gereedschappen die normaal niet compatibel zijn toch samen kunnen worden gebruikt.

Crossover-adapters brengen het volgende over:

  • Koppel
  • Duw- en trekkrachten
  • Axiale en torsiebelastingen

Daarbij behouden ze een sterke en betrouwbare mechanische verbinding binnen de boorstreng.

Waarom wordt een crossover gebruikt bij HDD-werkzaamheden?

Crossovers worden gebruikt wanneer onderdelen van HDD-gereedschappen niet over dezelfde schroefdraadverbinding beschikken. Bijvoorbeeld voor:

  • Het verbinden van boorstangen met ondergronds gereedschap met andere schroefdraad
  • Het combineren van gereedschappen van verschillende fabrikanten
  • Het integreren van oudere apparatuur in moderne HDD-systemen
  • Het vergroten van de flexibiliteit van gereedschapsconfiguraties

Met een crossover kunnen boorbedrijven hun bestaande gereedschappen optimaal benutten zonder in te leveren op prestaties.

Typische toepassingen van HDD-crossovers

Crossovers worden bij uiteenlopende HDD-werkzaamheden toegepast:

  • Tijdens pilotboringen
  • Bij het ruimen en intrekken van de productleiding
  • In configuraties met verschillende schroefdraadstandaarden
  • In tijdelijke of projectspecifieke gereedschapsconfiguraties

Crossovers worden doorgaans gemonteerd tussen:

  • Boorpijpen en ruimers
  • Boorstangen en behuizingen
  • Subs, swivels en gespecialiseerd gereedschap

Ontwerp- en sterktevereisten

HDD-crossovers moeten bestand zijn tegen hoge torsiebelastingen en extreme duw- en trekkrachten. Ze worden vervaardigd uit hoogwaardig gelegeerd staal. De schroefdraad wordt nauwkeurig bewerkt om een lange levensduur te garanderen.

Dankzij dit ontwerp zijn crossovers bestand tegen herhaaldelijk vast- en losdraaien en blijven ze betrouwbaar functioneren onder zware booromstandigheden.

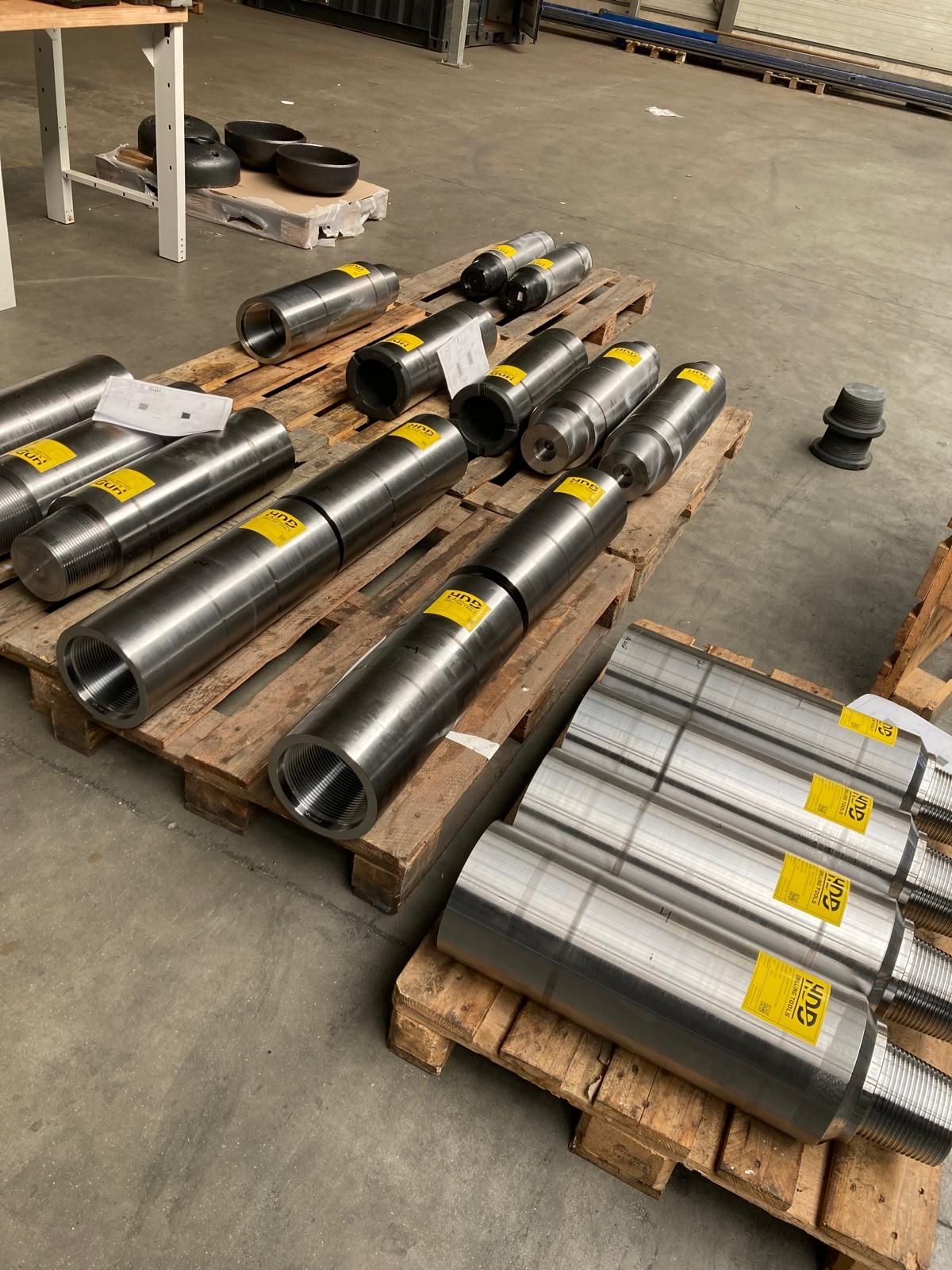

Soorten HDD-crossovers

Veelvoorkomende uitvoeringen zijn:

  • Man × Vrouw (pin × box)
  • Man × Man (pin × pin)
  • Vrouw × Vrouw (box × box)

Elke uitvoering is geschikt voor specifieke gereedschapsvereisten en schroefdraadstandaarden.

Crossover vs Standaard Sub

Kenmerk Crossover (X-Over) Standaard sub
Schroefdraadtypen Verschillend Gelijk
Functie Niet-compatibele gereedschappen verbinden Verlengen/afstand plaatsen
Vloeistofcirculatie Mogelijk Mogelijk
Typische toepassing Compatibiliteit Verlenging/afstand creëren

Conclusie

Een crossover (X-over) maakt het mogelijk om HDD-gereedschappen met verschillende schroefdraadstandaarden met elkaar te verbinden. Dankzij de sterke en betrouwbare mechanische aansluiting dragen crossovers bij aan flexibele, efficiënte en kosteneffectieve HDD-werkzaamheden.

Bij HDD Drilling Tools B.V. ontwerpen en produceren we crossovers die voldoen aan hoge normen voor sterkte, duurzaamheid en compatibiliteit met moderne HDD-systemen. Neem contact op met ons team om de juiste crossover voor uw boorproject te selecteren.
